光？镃DR手艺：数字信号再生的焦点密码"

在当今数字化浪潮席卷的时代，信息以光速在全球网络中穿梭
。从我们一样平常使用的手机视频通话，到数据中心海量数据的快速交流，再到5G网络低时延、高带宽的通讯需求，这一切都离不开高速、稳固的光通讯手艺
。而光？樽魑馔ㄑ断低车慕沟阕榧，肩负着电信号与光信号相互转换的重任，是实现数据在光纤中飞速传输的要害桥梁
。

在光通讯系统的细密舞台上，时钟数据恢复（CDR）手艺犹如一位隐形的交响乐指挥家，虽鲜少亮相于聚光灯下，却以毫秒级的精准控制维系着整个数据传输乐章的有序举行
。这项焦点手艺通过实时矫正信号传输中的时序误差，在每秒数百亿比特的数据洪流中建设起准确的时空坐标，成为支持5G、数据中心互联等现代通讯基础设施的"隐形骨架"
。本文将系统解构CDR手艺的焦点维度：

CDR时钟的基本看法

 CDR时钟的界说

CDR时钟（时钟数据恢复时钟）是光通讯系统中的焦点手艺，其焦点功效是从失真信号中精准重修时序基准与数据流
。当发送端将时钟信号与数据信号配合编码传输时，长距离光纤传输中的消耗、色散效应及情形噪声会导致信号波形畸变，使吸收端泛起脉冲宽度失真和时序杂乱
。CDR通过实时追踪信号相位转变，执行以下焦点使命：

?时钟同步重修?
接纳锁相环（PLL）手艺，通过鉴相器检测数据跳变沿与外地时钟的相位差，经由压控振荡器（VCO）动态校准时钟频率，天生与原始信号同频同相的时序基准
。

?数据精准再生?
使用恢复的时钟对失真信号举行重准时采样，消除传输累积的时序颤抖（Jitter），将非匀称脉冲转化为规整数字信号，实现数据序列的可靠还原
。能够最洪流平地镌汰因信号畸变带来的误码率，从而恢复出原始的数据信号
。

CDR时钟的事情原理

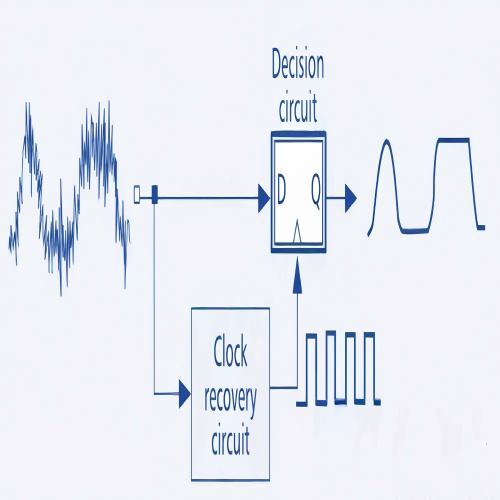

整体事情流程概述

CDR时钟的事情原理主要依赖锁相环（PLL）和数据采样等要害手艺来实现
。当吸收到的信号进入CDR电路后，首先由锁相环施展作用，恢复出准确的时钟信号
。然后，使用这个精准的时钟信号作为采样时钟，对输入的数据信号举行采样，从而恢复出原始的数据信号，完成整个时钟数据恢复的历程
。

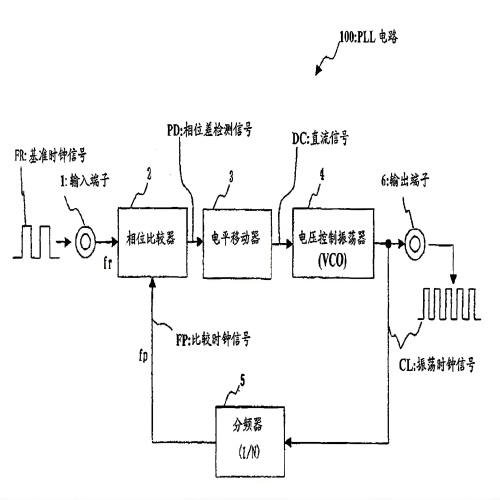

锁相环（PLL）的事情机制

锁相环是CDR时钟手艺的焦点组成部分，它包括鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三个主要部分，各部分协同事情，实现时钟信号的恢复
。

1. 鉴相器（PD）：鉴相器是锁相环的“眼睛”，它认真较量输入信号中的时钟因素与压控振荡器输出的时钟信号之间的相位差
。详细来说，鉴相器通过用VCO的输出时钟对输入数据举行采样来获得控制信号
。当输入信号和VCO输出信号的相位保存差别时，鉴相器会爆发响应的电压信号，这个电压信号的巨细和偏向反应了相位差的巨细和正负
。例如，在模拟乘法器组成的鉴相器电路中，输入信号和VCO输出信号通过模拟乘法器举行相乘运算，其输出信号中包括了相位差的信息，经事后续处置惩罚即可获得控制电压
。

2. 环路滤波器（LF）：鉴相器输出的电压信号通常包括高频噪声和交流因素，不可直接用于控制VCO
；仿仿瞬ㄆ鞯淖饔镁拖褚桓觥吧缸印，它对鉴相器输出的电压信号举行滤波处置惩罚，去除高频噪声和交流因素，获得一个平滑的直流控制电压
。这个控制电压能够准确地反应输入信号和VCO输出信号之间的相位差，为VCO的频率调解提供稳固的控制信号
。

3. 压控振荡器（VCO）：VCO是锁相环的“心脏”，它凭证环路滤波器输出的控制电压调解自身的振荡频率和相位
。当控制电压增大时，VCO的振荡频率升高；当控制电压减小时，VCO的振荡频率降低
。通过一直地调解，VCO的输出信号频率和相位逐渐与输入信号中的时钟因素同步，最终实现相位锁定
。当锁相环进入相位锁定状态时，输出和输入信号的频率和相位坚持恒定稳固，此时鉴相器输出的控制电压为恒定值，VCO的输出时钟信号即为恢复出的准确时钟信号
。

数据采样与恢复

在恢复出时钟信号后，使用这个精准的时钟信号作为采样时钟，对输入的数据信号举行采样
。由于时钟信号为数据的读取和处置惩罚提供了准确的时间基准，就像乐队演奏时的节奏器一样，使得数据的传输和处置惩罚有条不紊地举行
。通过在数据信号的最佳采样时刻举行采样，能够最洪流平地镌汰因信号畸变带来的误码率，从而恢复出原始的数据信号

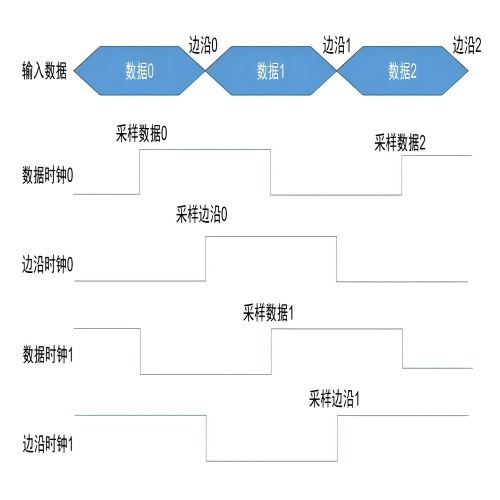

。例如，在PAM4（4级脉幅调制）信号的时钟数据恢复中，25G Baud/s的PAM4信号进入CDR后抵达PD？，PD由4个时间交织的1/4速率通路并行而成，每条通路事情在6.25Gbit/s
。每条PD通路由前端电路（PD - FE）、重准时寄存器、PAM4译码器和逻辑电路？樽槌
。PD - FE接纳3个并行的讯断器来量化具有4个电平信息的PAM4信号，并将其输出为3位温度计码讯断效果；译码器认真将温度计码转换为二进制码，即代表2倍权重位的最高权重位（MSB）和1倍权重位的最低权重位（LSB）信号
。这些6.25Gbit/s的NRZ数据通过串行转化器举行4:1变换，并汇聚到单路25Gbit/s再输出给驱动器供光器件或测试仪器使用，从而完成了数据信号的恢复
。

CDR时钟的性能指标

带宽

CDR带宽是CDR时钟的一个主要指标，它主要影响光？榈氖菟际奔浜筒缎阅
。若CDR带宽的取值较量大，光？榈氖菟际奔湓蚪狭慷，能够快速恢复出时钟信号和数据信号，但颤抖性能则会变差，即恢复出的时钟信号和数据信号中包括的颤抖因素较多，这可能会导致数据误码率的上升
。反之，若CDR带宽的取值较量小，这时颤抖性能会变好，恢复出的时钟信号和数据信号越发纯净，但锁准时间会变长，严重的情形下会在个系一切单板上数据失锁，造成光？椴豢烧Ｊ褂
。因此，在现实应用中，需要凭证光？榈南晗赣τ贸【昂托阅芤，合理选择CDR带宽
。

颤抖

颤抖是指时钟信号或数据信号在时间轴上的随机波动，它是权衡CDR时钟性能的主要指标之一
。颤抖可以分为周期颤抖（Period Jitter）、周期到周期颤抖（Cycle - to - Cycle Jitter）和峰值颤抖（Peak - to - Peak Jitter）等类型
。周期颤抖是指时钟信号单个周期的时间误差；周期到周期颤抖是指相邻两个时钟周期的时间差的转变；峰值颤抖是指时钟信号或数据信号在一段时间内时间误差的最大值和最小值之差
。颤抖会对数据传输的准确性爆发严重影响，过大的颤抖可能导致吸收端无法在准确的时刻对数据举行采样，从而爆发误码
。因此，在CDR时钟电路的设计中，需要接纳一系列步伐来降低颤抖，如优化锁相环的参数、接纳低噪声的VCO、提高电路的结构布线质量等
。

误码率

误码率是指数据传输历程中过失比特数与总比特数的比值，它是权衡光？槭荽渲柿康囊χ副
。CDR时钟的性能直接影响误码率，若是CDR时钟不可准确恢复出时钟信号和数据信号，就会导致吸收端对数据的采样过失，从而增添误码率
。在现实应用中，通常要求光？榈奈舐肼屎苁堑，例如在10Gbit/s及以上速率的光？橹，误码率要求抵达10???甚至更低
。为了降低误码率，除了提高CDR时钟的性能外，还需要接纳纠错编码、前向纠错等手艺手段
。

锁准时间

锁准时间是指CDR时钟电路从吸收到输入信号到恢复出稳固的时钟信号和数据信号所需的时间
。在光通讯系统中，快速锁定关于实现高效的数据传输至关主要
。特殊是在一些需要频仍切换信道或快速建设毗连的应用场景中，如无线通讯基站的光？，短的锁准时间能够镌汰数据传输的延迟，提高系统的响应速率
。因此，在设计CDR时钟电路时，需要优化电路结构和参数，以缩短锁准时间
。

CDR时钟在差别类型光？橹械挠τ

高速率光？

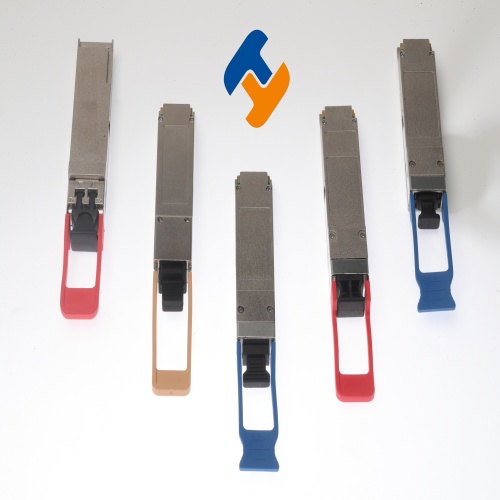

随着信息手艺的飞速生长，对数据传输速率的要求越来越高，高速率光？橛υ硕，如25G、40G、100G甚至更高速率的光？
。在这些高速率光？橹，CDR时钟手艺施展着不可或缺的作用
。以25G光？槲，单通道数据速率抵达25Gbit/s，信号在传输历程中极易受到种种因素的影响而爆发畸变
。CDR时钟手艺能够从失真的信号中准确恢复出时钟信号和数据信号，确保数据传输的准确性和可靠性

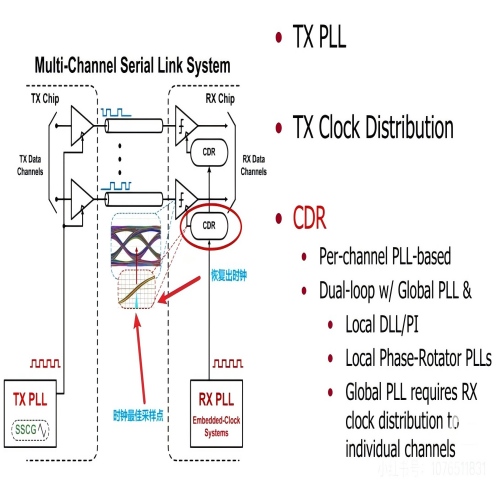

。在40G和100G光？橹，通常接纳多通道并行传输手艺，每个通道都需要自力的CDR时钟电路来恢复时钟信号和数据信号，这对CDR时钟手艺的性能和集成度提出了更高的要求
。

长距离光？

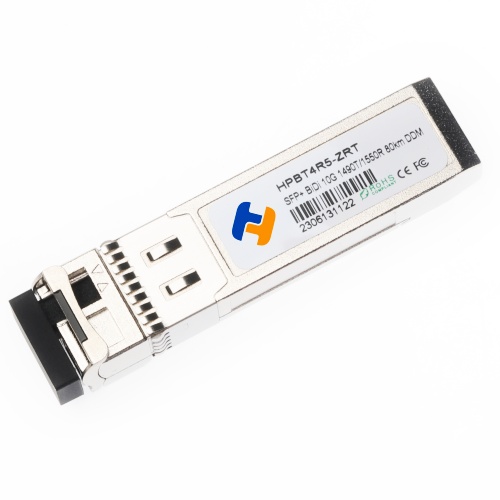

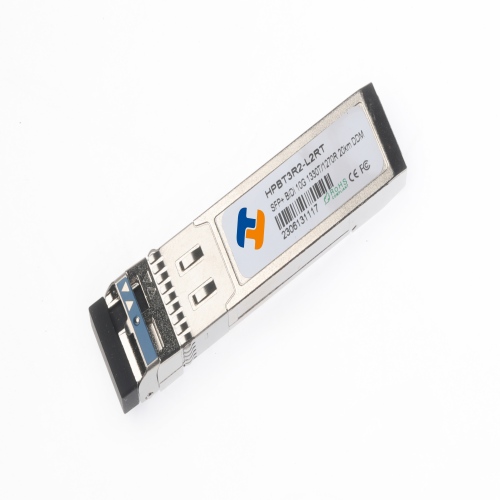

长距离光？橹饕糜诳缭蕉蓟帷⒐疑踔林藜实墓馔ㄑ洞，如10G SFP + ER/10G SFP + ZR等
。在长距离传输历程中，光信号会因光纤的消耗、色散等因素而爆发严重衰减和畸变，吸收端吸收到的信号质量很是差
。CDR时钟手艺能够对这些失真的信号举行再生处置惩罚，通过再放大、再整形和再准时，恢复出原始的时钟信号和数据信号，从而实现长距离、高质量的数据传输
。在10G SFP + ZR光？橹，传输距离可达80公里甚至更远，若是没有CDR时钟手艺的支持，很难实现云云长距离的稳固通讯
。

特殊应用场景光？

除了高速率和长距离光？橥，CDR时钟手艺还普遍应用于一些特殊应用场景的光？橹，如数据中心光？椤5G前传光？榈
。在数据中心中，大宗的效劳器之间需要举行高速、低延迟的数据交流，对光？榈男阅芎涂煽啃砸蠹
。CDR时钟手艺能够确保数据中心光？樵诟咚偈荽淅讨屑岢治裙痰男阅，镌汰误码率，提高数据传输效率
。在5G前传中，光？樾枰愕褪毖印⒏叽淼男枨，CDR时钟手艺能够为5G前传光？樘峁┚嫉氖敝有藕藕褪莼指垂π，包管5G网络的正常运行
。

CDR时钟的生长趋势

2. 集成化：单芯片解决计划成为主流

为知足光？樾⌒突⒌捅厩男枨，CDR将与驱动器（Driver）、跨阻放大器（TIA）、限幅放大器（LA）等功效？樯疃燃，形成单芯片光引擎
。

3D封装手艺：通过芯片堆叠（Chip-on-Wafer-on-Substrate, CoWoS）实现CDR与DSP（数字信号处置惩罚）芯片的笔直互联，提升信号完整性
。

影响：集成化CDR可降低光？楸厩30%以上，同时支持更高速率（如800G）和更短设计周期
。

3. 超高速与超宽顺应规模：突破物理极限

随着单波速率向1.6T迈进，CDR需解决以下难题：

超高频时钟天生：接纳注入锁定振荡器（ILLO）或光子辅助时钟恢复手艺，天生皮秒级精度的时钟信号；

超宽动态规模：支持从10G到1.6T的速率自顺应，笼罩短距数据中心互联和长距城域网场景；

低相位噪声：通过锁相环（PLL）架构立异（如亚采样PLL），将时钟颤抖降低至飞秒级，知足相关光通讯的严苛要求
。
