小序

在5G网络、数据中心、人工智能和量子通讯等前沿手艺蓬勃生长的今天,光通讯已成为支持全球信息传输的焦点基础设施。作为光通讯系统的“心脏”,光  ?榧绺鹤殴獾缧藕抛坏囊κ姑,而激光器则是光  ?橹惺迪止庑藕欧⑸涞慕沟闫骷。据统计,2024年全球光  ?槭谐」婺4144亿美元,其中激光器手艺直接决议了光  ?榈拇渌俾省⒕嗬牒捅厩。本文将系统剖析光  ?橹兄髁骷す馄骼嘈偷氖忠赵怼⑿阅芴氐慵坝τ贸【,为读者揭开光通讯手艺的神秘面纱。



01

激光器手艺基。汗馔ㄑ兜奈锢砘


 激光的爆发原理

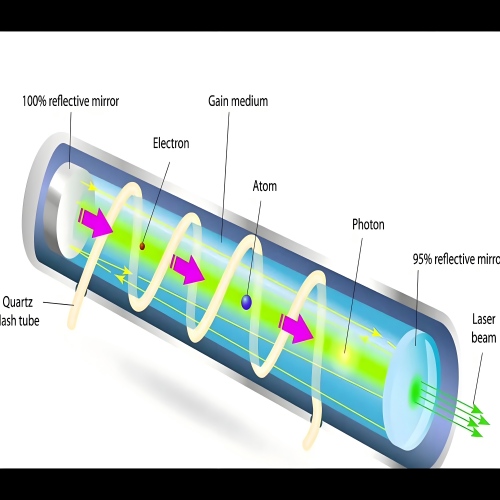

激光(Light Amplification by Stimulated Emission of Radiation)的物理实质是受激辐射光放大。当半导体质料中的电子从高能级跃迁至低能级时,会释放特定波长的光子。通过在谐振腔内形成光子反响循环,可实现光子的指数级放大,最终形成高相关性

、单色性和偏向性的激光束。这一历程需要知足三个焦点条件:

 粒子数反转:通过电流注入或光泵浦使高能级电子数目凌驾低能级

谐振腔结构使用反射镜形成光子反响回路

阈值条件:当增益大于消耗时爆发激光振荡






光  ?橹械募す馄鞣掷

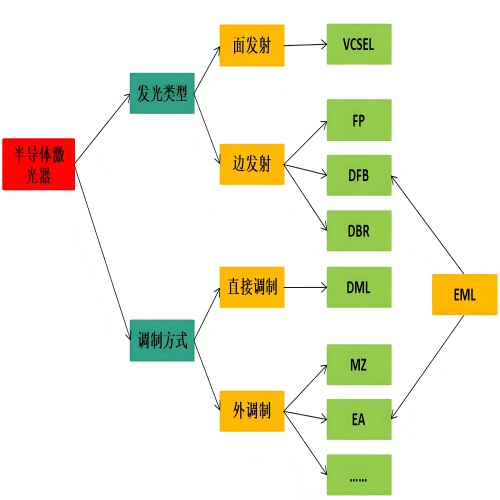

凭证谐振腔偏向与芯片外貌的关系,光  ?榧す馄骺煞治叻⑸浼す馄鳎Edge-Emitting Laser)和面发射激光器(Surface-Emitting Laser)两大类。其中边发射激光器包括FP激光器和DFB激光器,面发射激光器以VCSEL为代表。别的,随着手艺演进,EML(电吸收调制激光器)和可调谐激光器等新型器件逐渐成为高端光  ?榈慕沟阕榧。






02

主流激光器手艺深度剖析

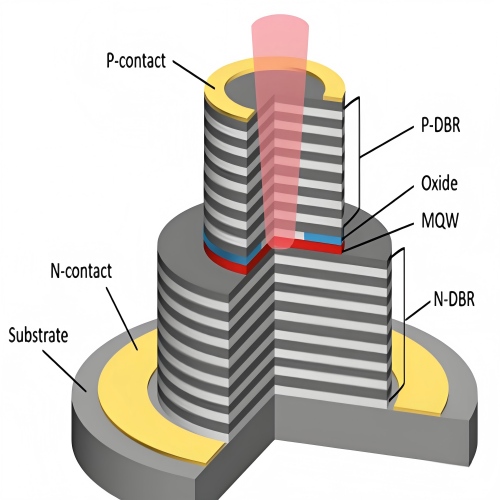

VCSEL激光器:短距离通讯的“多面手”

手艺原理与结构

笔直腔面发射激光器(VCSEL)接纳奇异的笔直谐振腔设计,其焦点结构包括:

上下漫衍布拉格反射镜(DBR):由交替的高折射率/低折射率质料层组成,形成光子反射镜面

有源区:接纳量子阱结构实现载流子限制,提升发光效率

圆形光束输出:自然对称的光场漫衍简化了与光纤的耦合设计






典范应用场景

数据中心短距互联:400G SR4光  ?榻幽8通道VCSEL阵列,实现100米传输

消耗电子3D传感:940nm波长,普遍应用于智能手机的Face ID、无人机避障系统等场景,实现毫米级精度深度感知

自动驾驶激光雷达:1550nm(短波红外)波长,抗滋扰能力强、探测距离更远(可达500米)




手艺演进趋势

长波长扩展:通过InGaAs质料系统实现1310nm/1550nm VCSEL,拓展中距应用

功率提升:接纳倒装焊手艺将输出功率提升至10mW,支持500米传输

温度稳固性优化:通过漫衍式布拉格反射镜设计,使波长漂移<0.1nm/℃




FP激光器:低本钱通讯的“经典之选”

手艺原理与结构

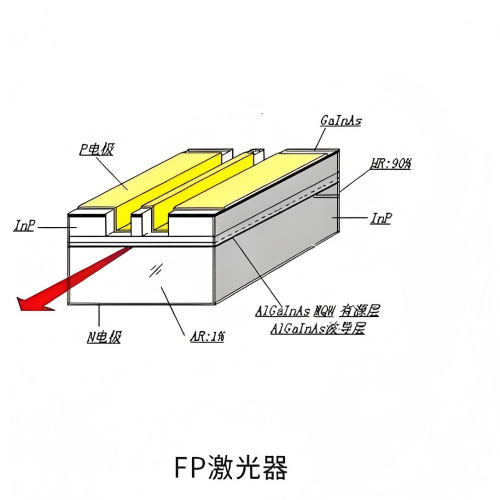

法布里-珀罗激光器(FP Laser)接纳最简朴的边发射结构:

谐振腔:由半导体晶体的自然解理面(反射率约30%)组成FP腔

有源区:接纳大批子阱结构实现载流子限制

发射偏向:激光平行于芯片外貌发射





典范应用场景

企业局域网、接入网:常用波长1310nm和1550nm,速率1.25G 的FP激光器实现20公里传输,本钱较DFB降低30%-50%

工业控制与传感:接纳1310nm FP激光器可以较低的本钱知足严苛的温度规模和应用情形

5G移动通讯:速率10G的 FP激光器可用于室内短距离的装备间组网互联,是高性价比的理想选择






手艺演进趋势

窄线宽优化:通过引入浅刻蚀光栅,将光谱宽度压缩至1nm以内

高温稳固性提升:接纳非对称波导设计,使事情温度规模扩展至-40℃~85℃

集成化生长:与PIN探测器单片集成,形成双向光收发组件

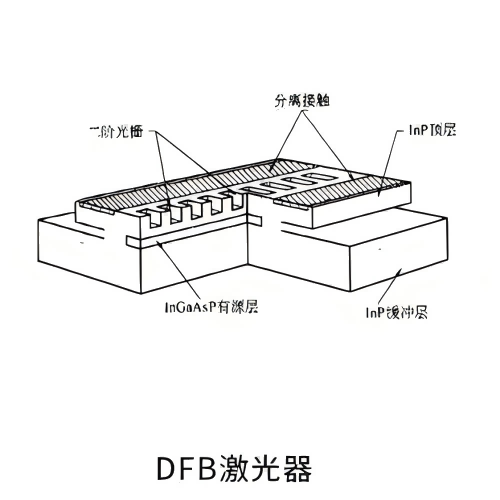

DFB激光器:长距离通讯的“细密武器”

手艺原理与结构

漫衍式反响激光器(DFB Laser)在FP激光器基础上集成布拉格光栅:

光栅结构:在有源区周围制作周期性折射率调制(周期Λ=λ/2n)

选;疲和ü庹さ牟ǔぱ≡裥允迪值プ菽J涑

温度控制:接纳TEC制冷器维持波长稳固性(Δλ/ΔT<0.01nm/℃)





手艺演进趋势

窄线宽优化:通过引入浅刻蚀光栅,将光谱宽度压缩至1nm以内

高温稳固性提升:接纳非对称波导设计,使事情温度规模扩展至-40℃~85℃

集成化生长:与PIN探测器单片集成,形成双向光收发组件


典范应用场景

5G前传网络:10G/25G DFB激光器实现10公里传输

主干网传输:100G CWDM4光  ?榻幽4通道DFB阵列,实现40公里传输

相关通讯系统:与IQ调制器集成,支持800G/1.6T超长距传输






手艺演进趋势

无制冷化:通过量子阱结构设计,实现波长温度漂移<0.1nm/℃,省去TEC

高功率输出:接纳宽接触层设计,将输出功率提升至20mW,支持80公里传输

波长可调谐:通过电加热光栅实现C波段全笼罩,支持弹性光网络

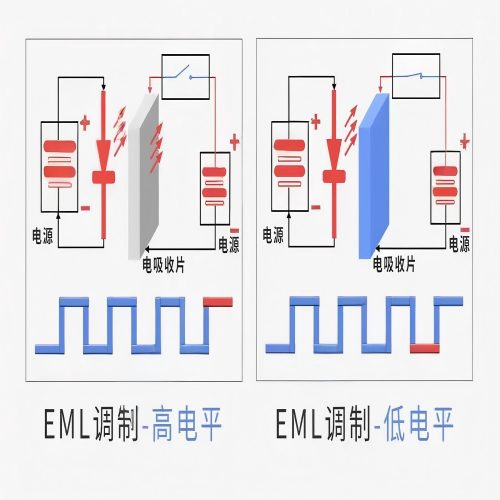

EML激光器:高速通讯的“性能标杆”

手艺原理与结构

电吸收调制激光器(EML)接纳集成化设计:

DFB激光器:提供稳固单模光源

电吸收调制器(EAM):使用量子限制Stark效应实现光强度调制

波导耦合:通过低消耗波导实现激光器与调制器的无缝集成






典范应用场景

400G DR4光  ?椋航幽4通道EML阵列,实现500米传输

800G FR4光  ?椋旱ゲ200G EML支持2公里传输

相关光通讯:与相关吸收器集成,实现1600公里超长距传输




手艺演进趋势

硅光集成:将EML与硅基调制器单片集成,降低封装本钱

窄线宽优化:通过优化EAM结构,将线宽压缩至100kHz以下

高温稳固性提升:接纳非对称波导设计,使事情温度规模扩展至85℃



03

手艺前沿:下一代激光器展望



硅光集成激光器

 手艺路径:将III-V族激光器与硅基芯片通过倒装焊或异质集成手艺连系

 优势:

 封装体积缩小80%

 功耗降低50%

 本钱较古板计划降低40%

 希望:Intel已实现1.6T硅光  ?榱坎,单波速率达200Gbps







量子点激光器





手艺原理:使用量子点的三维载流子限制效应提升温度稳固性

 优势:

 波长温度漂移<0.01nm/℃

 特征温度>200K

 调制带宽>30GHz

 应用:适合无制冷数据中心光  ?




拓扑绝缘体激光器

 手艺突破:使用拓扑外貌态实现低消耗光传输

 优势:

 阈值电流降低至0.1mA

 调制速率突破100GHz

 事情温度规模扩展至-55℃~125℃

 挑战:质料生长工艺尚未成熟




04

光通讯手艺的永恒追求




从1960年第一台红宝石激光器降生,到现在VCSEL、FP、DFB、EML等器件的百花齐放,激光器手艺始终是推动光通讯革命的焦点动力。面临5G、AI、量子盘算等新兴手艺的挑战,下一代激光器正朝着更高速率、更低功耗、更小尺寸的偏向演进  ?梢栽ぜ,随着硅光集成、量子点等手艺的突破,光  ?榻苋搿癟bps时代”,为构建全球信息高速公路涤讪坚实基础。
