数据洪流中的“黄金桥梁”-光？榻鹗种甘忠掌饰
数据洪流中的“黄金桥梁”-光？榻鹗种甘忠掌饰
小序
在光通讯系统中，光？槭鞘迪止獾缱坏慕沟闫骷，而金手指（Gold Finger）作为光？橛胱氨钢靼逯涞奈锢斫涌，肩负着供电、信号传输及热插拔功效。其性能直接影响高速信号的完整性、？槭倜跋低晨煽啃。本文从结构设计、质料工艺、性能指标到前沿手艺，深入剖析金手指的手艺实质。
金手指的焦点功效与职位
物理接口的焦点作用

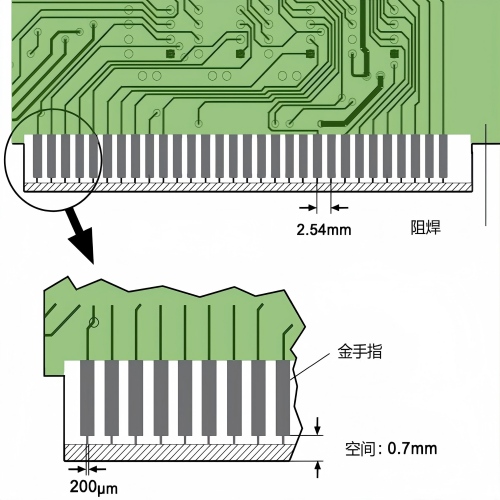

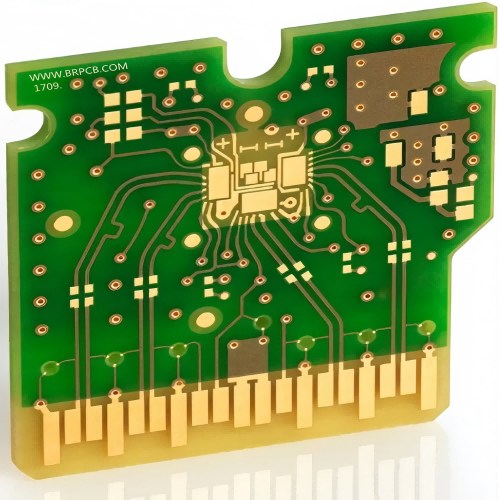

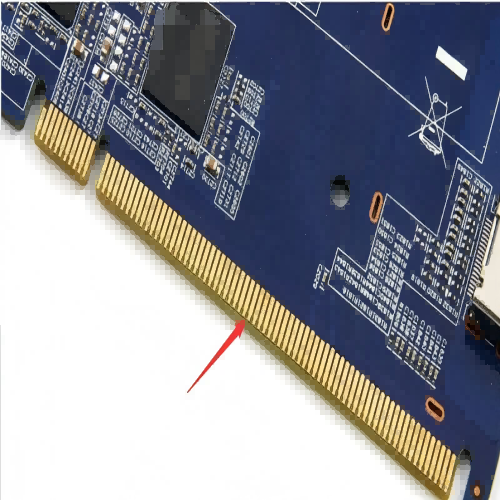

金手指是光？镻CB最后的镀金导电触点阵列，其焦点功效包括：
电信号传输：承载高速差分信号（如NRZ/PAM4调制信号）
供电回路：提供电源输入，为激光器、驱动芯片等供电
热插拔支持：通过是非针设计实现带电拔插（如SFP+？榈牡缭匆疟刃藕乓鸥ぃ
性能影响的三重维度
信号完整性：阻抗失配会导致信号反射，眼图闭合（如信号阻抗要求公差≤±10%）
机械可靠性：插拔寿命需≥500次（工业标准），镀层磨损会导致接触电阻激增
情形顺应性：耐侵蚀性（盐雾测试96小时无失效）、高温高湿稳固性（85℃/85%RH）
结构设计：从物理形态到电气性能
基础结构设计

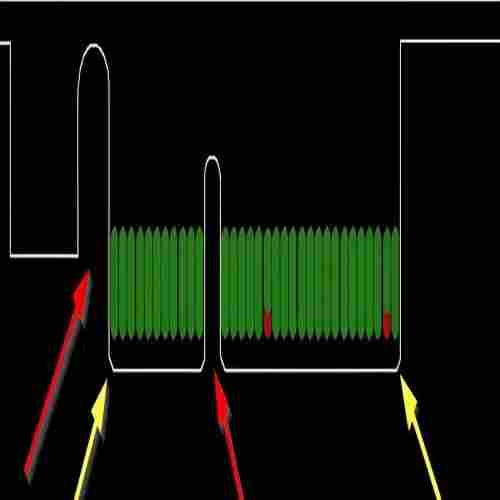

是非针结构：电源引脚比信号引脚长0.5~1mm，确保热插拔时电源先通后断
双排错位触点：上下外貌金手指触点错位设计，阻止插拔时弹片短路（间距公差≤±0.03mm）

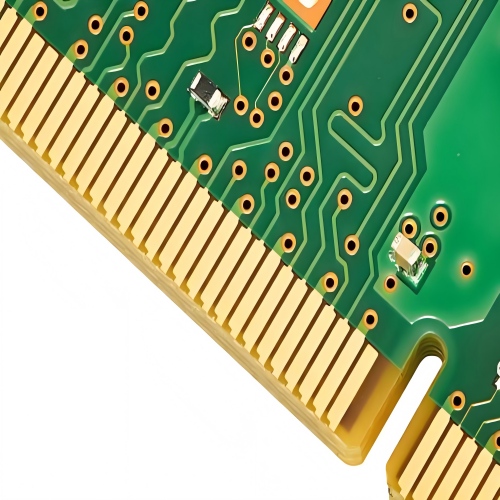

边沿倒角处置惩罚：30°±5°倒角镌汰插拔阻力，倒角处镀金厚度需≥平面区域的80%
高速信号优化设计
针对高速信号，需重点优化：
阻抗匹配：差分阻抗100Ω±10%，通过线宽（0.10~0.12mm）、间距（0.15~0.17mm）准确控制
过渡区渐变走线：PCB走线到金手指区域接纳45°圆弧渐变，镌汰阻抗突变
镀层厚度控制：金层过厚（>3μm）增添信号消耗，过。<0.5μm）降低耐磨性
金手指的物理实质：纳米级镀金层细密工程
镀金质料的双重使命
金手指的焦点质料是笼罩在铜基材上的纳米级镀金层，其厚度通？刂圃0.5-3微米之间。这一看似简朴的镀层，实则承载着双主要害使命：
导电性包管：纯金（Au）的电阻率仅为2.4×10?? Ω·m，在25Gbps以上高速信号传输中，其低电阻特征可有用镌汰信号衰减。实验数据显示，当镀金层厚度从0.3微米增添至1微米时，接触电阻可降低60%以上。

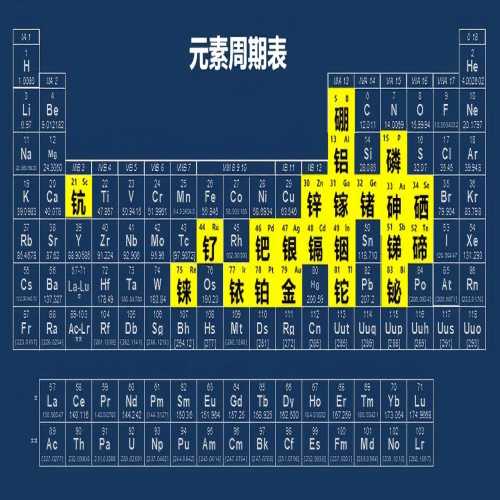

情形顺应性：金在元素周期表中位于第79位，其最外层电子结构（5d??6s?）付与其极强的化学惰性。在-40℃至85℃的工业级温度规模内，金层可完全抵御硫化物、氯化物等侵蚀性气体的侵蚀，确保500次以上插拔寿命。
镀层结构的细密设计

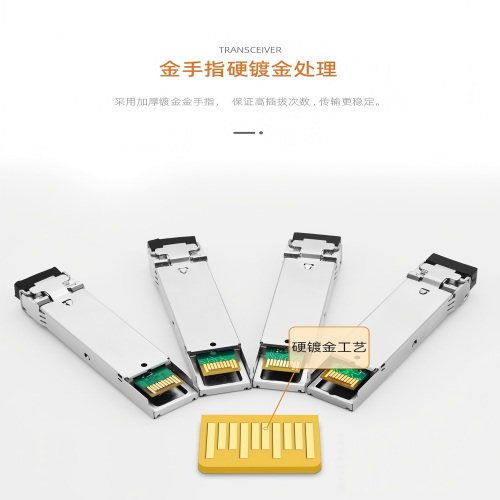

古板工艺：电镀硬金（Hard Gold）
镀层结构：镍层（3.8~5.1μm）+ 钴合金硬金层（0.8~2.5μm）
优势：硬度高（HV120~200），耐磨性强，插拔寿命长
缺陷：本钱高（金耗量大）、高频阻抗突变（弹片接触点爆发残桩效应）
晶界孔隙导致侵蚀危害

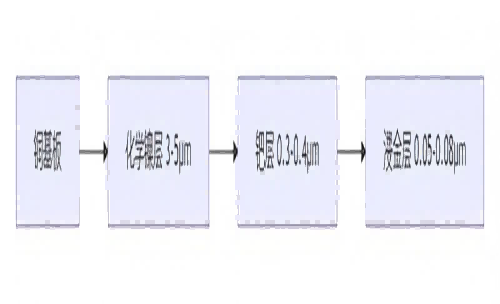

现代高速光？槠毡榻幽伞澳锥平稹保ǎENEPIG）
复合结构，其典范工艺参数如下：
镍层：厚度3.8-5.08微米，硬度HV120-200，作为金层与铜基材的过渡层，
既可避免铜原子迁徙导致的金层鼓包，又能通过其磁性特征改善高频信号的趋肤效应。
金层：标准 板厚度0.76-1.27微米，高耐久板可达2.03-2.54微米。接纳脉冲电镀工艺，可使金晶粒尺寸控制在50-100纳米级别，显著提升镀层致密度
性能突破：
耐侵蚀性：钯层（Pd）阻挡镍迁徙，盐雾测试96小时无侵蚀
高频顺应性：薄金层（0.05μm）镌汰信号消耗，支持50G PAM4调制
本钱优势：金耗量降低60%，本钱仅为硬金的1/3
实验显示：当金层厚度从0.5微米增添至1微米时，在25℃/85%RH高温高湿情形下，接触电阻增添率从12%/年降至3%/年，但当厚度凌驾2.5微米时，因内应力积累导致镀层开裂的危害显著增添。
焦点性能指标与测试标准
电气性能指标
接触电阻：初始值≤10mΩ，200次插拔后≤25mΩ
阻抗一连性：TDR（时域反射计）测试波动≤±5%
插损（Insertion Loss）：28GHz频段≤1.5dB/cm（金手指区域）
机械与情形可靠性
插拔寿命测试：500次插拔后镀层无剥落，接触电阻转变率≤20%
盐雾测试：96小时喷雾（50g/L NaCl），镀层无侵蚀点

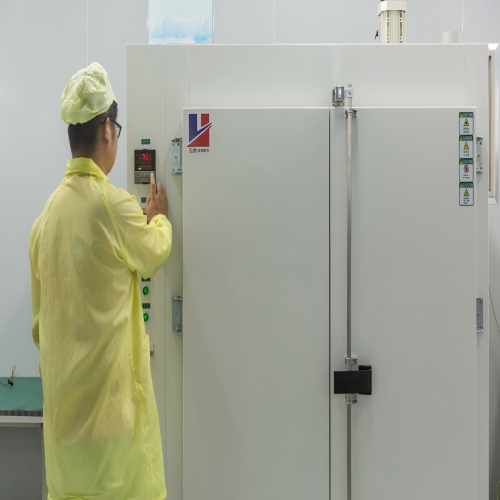

高温高湿测试：240小时（85℃/85%RH），接触电阻转变≤10mΩ
可制造性标准
尺寸公差：金手指宽度公差：±0.05mm
间距公差：±0.03mm
外貌粗糙度：Ra≤0.2μm（镜面级抛光镌汰高频趋肤效应）
信号完整性的守护者：阻抗匹配电磁场神秘
高速信号的“高速公路”
在100G PAM4信号传输中，单个符号周期仅33皮秒，信号能量集中在0.1-10GHz频段。此时的金手指区域已不再是简朴的导电通道，而是需要准确控制电磁波撒播特征的传输线。其焦点设计指标包括：
差分阻抗：100Ω±10%，确保NRZ/PAM4信号的差分对坚持平衡传输。
单端阻抗：50Ω±10%，匹配毗连器与PCB走线的特征阻抗。
插入消耗：在25GHz频点处，单段金手指引入的消耗需控制在0.2dB以内。
阻抗控制的四概略素
实现上述指标需从PCB叠层、走线几何、过渡区设计、质料选择四个维度举行协同优化。
过渡区设计
金手指与PCB走线的毗连处是阻抗突变的高发区。接纳“渐变走线+圆弧过渡”设计，将过渡区长度从0.5mm延伸至1.2mm，并通过HFSS仿真优化圆弧半径（R=0.3mm），使反射系数从-15dB降至-22dB。
制造工艺的巅峰挑战：从纳米级镀层到原子级平整度
镀金工艺的细密控制
现代高速光？槠毡榻幽陕龀宓缍乒ひ，其要害参数如下：
电流密度：金层沉积阶段接纳1-3ASD（安培/平方分米），镍层接纳5-7ASD。
脉冲频率：100-500Hz，通过高频脉冲抑制枝晶生长，使金晶粒尺寸控制在50-100纳米。
添加剂配方：接纳专利级整平剂（如聚二硫二丙烷磺酸钠）和灼烁剂（如糖精钠），实现镀层厚度匀称性±5%。
外貌粗糙度的纳米级管控
金手指外貌粗糙度对高频信号传输具有决议性影响。行业标准要求：
Ra（算术平均粗糙度）≤0.2μm
Rz（最大高度粗糙度）≤1.5μm
为实现这一目的，制造工艺需履历三道细密抛光：
化学机械抛光（CMP）：接纳氧化铝抛光液，将铜基材粗糙度从Ra 0.8μm降至Ra 0.3μm。
电解抛光：在磷酸-硫酸混淆液中，以15V电压、2A/dm?电流密度举行30秒抛光，使Ra进一步降至0.15μm。
超细密研磨：使用金刚石研磨膏（粒径0.5μm），在转速2000rpm条件下举行终抛，最终抵达镜面效果（Ra 0.08μm）。
边沿倒角的原子级精度
金手指插入端的30°±5°倒角处置惩罚需知足：
倒角外貌镀金厚度≥平面部分80%
倒角处粗糙度Ra≤0.1μm
未来展望：从纳米到皮米的进化之路
随着800G/1.6T光？榈纳逃没，金手指手艺正面临新的挑战：
更高频率：1.6T信号的符号周期仅6.25皮秒，要求阻抗控制精度提升至±3%。
更小尺寸：QSFP-DD800光？榈慕鹗种讣渚嘟跣≈0.4mm，对镀层匀称性提出更高要求。
新质料应用：石墨烯镀层（电阻率1×10?? Ω·m）和纳米银浆（导电性是金的10倍）正在实验室阶段验证。

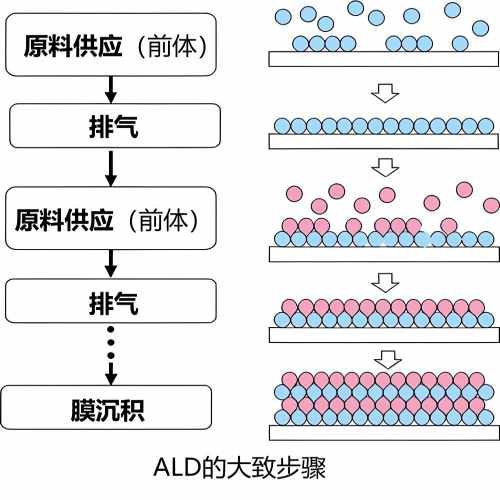

某研究机构已开发出原子层沉积（ALD）手艺，可在金手指外貌沉积单原子层厚度的氧化铝；つ，将氧化速率降低至古板工艺的1/100。这一突破有望使光？槭倜黄10000次插拔，知足未来6G网络的需求。
纳米天下的隐形冠军
从5G基站到跨洋光缆，从数据中心到物联网终端，光？榻鹗种刚阅擅准兜木仁鼗ぷ湃蚴荽涞拿。这个融合了质料科学、电磁场理论、细密制造的细小结构，不但是工程师智慧的结晶，更是人类毗连数字天下的“黄金纽带”。随着手艺的一直进化，金手指将继续在皮米标准上誊写新的传奇，为构建全毗连智能社会涤讪坚实基础。
